Dlaczego regulator temperatury formy jest krytyczny?

W tym obszernym przewodniku badamyKontroler temperatury formy(MTC) — czym jest, jak działa, dlaczego jest niezbędny w nowoczesnych procesach produkcyjnych, jak wybrać odpowiedni system oraz praktyczne zastosowania w różnych branżach. Artykuł ten ma przejrzystą strukturę, spostrzeżenia ekspertów, tabele, często zadawane pytania i wiarygodne odniesienia, które pomagają inżynierom, producentom, studentom i specjalistom ds. zaopatrzenia w pełni zrozumieć MTC i ich wartość.

Spis treści

1. Co to jest regulator temperatury formy?
2. Jak działa regulator temperatury formy?
3. Dlaczego kontrola temperatury jest ważna w procesie formowania?
4. Jakie typy regulatorów temperatury form istnieją?
5. Jak wybrać odpowiedni regulator temperatury formy?
6. Jakie są najczęstsze problemy i rozwiązania?
7. Często zadawane pytania
8. Referencje

Co to jest regulator temperatury formy?

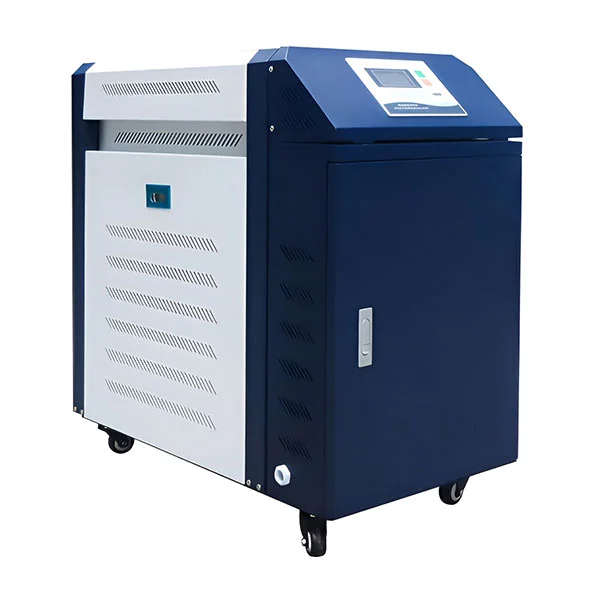

A Kontroler temperatury formy (MTC)to precyzyjny system zarządzania temperaturą stosowany do utrzymywania stabilnej i kontrolowanej temperatury w formie podczas procesów produkcyjnych, takich jak formowanie wtryskowe, formowanie z rozdmuchem, odlewanie ciśnieniowe i wytłaczanie. Regulując temperaturę formy, MTC zapewnia jakość produktu, dokładność wymiarową i wydajność procesu.

Nie można przecenić znaczenia MTC w produkcji przemysłowej. Bez precyzyjnej regulacji temperatury często występują defekty, takie jak wypaczenia, zapadnięcia, niedoskonałości powierzchni i niekompletne wypełnienia, co prowadzi do większej liczby złomów i wyższych kosztów. MTC jest kamieniem węgielnym nowoczesnej optymalizacji procesów.

Jak działa regulator temperatury formy?

Na podstawowym poziomie regulator temperatury formy działa poprzez cyrkulację płynu przenoszącego ciepło – zazwyczaj mieszaniny wody, oleju lub glikolu – przez kanały wbudowane w formę. Sterownik podgrzewa lub chłodzi płyn, dynamicznie regulując temperaturę formy, aby zapewnić stałe warunki termiczne.

Automatyczna pętla sterowania obejmuje:

• Czujniki temperatury (termopary lub czujniki RTD) umieszczone w pobliżu powierzchni formy.
• Jednostka sterująca odbierająca i przetwarzająca dane z czujników.
• Element grzejny i/lub układ chłodzenia do regulacji temperatury płynu.
• Pompy utrzymujące cyrkulację płynu przez kanały formy.

Ten system sterowania w zamkniętej pętli umożliwia producentom osiągnięcie precyzyjnych docelowych temperatur, często w zakresie ±1°C, co ma kluczowe znaczenie dla powtarzalności i jakości.

Dlaczego kontrola temperatury jest ważna w procesie formowania?

Temperatura wpływa bezpośrednio na przepływ materiału, szybkość chłodzenia, krystaliczność i ostatecznie na wydajność części. Konsekwencjami słabej kontroli są m.in.:

W branżach takich jak motoryzacja i urządzenia medyczne, gdzie tolerancje są wąskie i wymagane jest działanie krytyczne dla bezpieczeństwa, stabilna kontrola temperatury jest niepodlegającym negocjacjom aspektem zapewnienia jakości.

Jakie typy regulatorów temperatury form istnieją?

Producenci mogą wybierać spośród kilku kategorii MTC w zależności od zastosowania, rodzaju płynu, zakresu mocy i wymaganej precyzji termicznej:

• Wodne MTC:Najczęściej ze względu na bezpieczeństwo i wydajność; Idealny dla zakresów temperatur 20–90°C.
• MTC na bazie ropy naftowej:Stosowany do zastosowań w wyższych temperaturach do 300°C.
• Systemy dwumodowe:Zapewnia zarówno możliwości ogrzewania, jak i chłodzenia w jednym urządzeniu.
• Przenośne MTC:Kompaktowe jednostki do małych narzędzi lub zastosowań prototypowych.
• Bardzo precyzyjne sterowniki cyfrowe:Oferuj zaawansowane strojenie PID i łączność dla konfiguracji Przemysłu 4.0.

Jak wybrać odpowiedni regulator temperatury formy?

Wybierając MTC, należy wziąć pod uwagę następujące punkty decyzyjne:

Najlepsi producenci, m.inNingbo Ao Kai Precision Temperatura Control Technology Co., Ltd., dostarczać dostosowane rozwiązania, od standardowych po zaawansowane systemy MTC, z silnym wsparciem posprzedażnym – kluczowym aspektem EEAT (doświadczenie, wiedza specjalistyczna, uprawnienia i wiarygodność).

Jakie są najczęstsze problemy i rozwiązania?

Pomimo zalet, MTC mogą stawić czoła wyzwaniom. Typowe problemy obejmują:

• Słaby transfer ciepła:Spowodowany osadzaniem się kamienia — rozwiązany poprzez regularne czyszczenie i stosowanie filtrowanych płynów.
• Niedokładne czujniki:Prowadzi do błędnych odczytów — zalecana jest coroczna kalibracja.
• Awaria pompy:Zmniejsza cyrkulację płynów — rozwiązano to poprzez konserwację zapobiegawczą i planowanie nadmiarowości.
• Niewłaściwa instalacja:Może powodować wycieki płynu lub słaby przepływ — zawsze postępuj zgodnie z wytycznymi dotyczącymi instalacji OEM.

Często zadawane pytania

Co dokładnie robi regulator temperatury formy?
Kontroler temperatury formy utrzymuje stabilną temperaturę wewnątrz form poprzez cyrkulację podgrzanego lub schłodzonego płynu przez kanały wbudowane w formę. Ta precyzyjna regulacja zapewnia lepszą jakość części i spójne cykle produkcyjne.

Dlaczego precyzyjna kontrola temperatury jest tak ważna przy formowaniu tworzyw sztucznych?
Precyzyjna kontrola temperatury wpływa na przepływ materiału, szybkość chłodzenia, wykończenie powierzchni i stabilność wymiarową. Nierówne temperatury mogą skutkować defektami, takimi jak wypaczenia, ślady zapadnięcia się i niepełne wypełnienie.

Jak wybrać pomiędzy MTC na bazie wody a MTC na bazie oleju?
Wybierz systemy na bazie wody dla większości standardowych zastosowań do ~90°C. W przypadku wyższych temperatur (np. niektórych tworzyw konstrukcyjnych) preferowane są MTC na bazie oleju do 300°C ze względu na lepszy transfer ciepła w podwyższonych temperaturach.

Jakiej konserwacji wymaga MTC?
Rutynowa konserwacja obejmuje czyszczenie wymienników ciepła, sprawdzanie pomp i czujników, kalibrację przyrządów i upewnianie się, że płyn nie jest zanieczyszczony. Te kroki skracają przestoje i poprawiają dokładność.

Czy regulatory temperatury form można zintegrować z fabrycznymi systemami danych?
Tak, zaawansowane MTC posiadają cyfrowe interfejsy umożliwiające integrację z systemami MES/SCADA. Umożliwia to scentralizowane monitorowanie i optymalizację w ramach środowisk produkcyjnych Przemysłu 4.0.

Referencje

• Technologia tworzyw sztucznych: podstawy kontroli temperatury form
• Projektowanie maszyn: Sterowanie temperaturą w formach wtryskowych
• Magazyn o formowaniu wtryskowym: rola kontroli temperatury formy
• Ningbo Ao Kai Precision Temperatura Control Technology Co., Ltd.
